انواع کابل Vga و تفاوت آنها با یکدیگر

کابل VGA چیست



اولین بار در سال ۱۹۸۷ ، شرکت IBM پورت vga را به بازار معرفی نمود.  پورت Vga دارای ۱۵ پین جهت انتقال تصاویر بوده و تصاویر را با ترکیب سه رنگ قرمز(Red) سبز(Green)  و آبی(Blue)   ایجاد می کند. از این بابت کابل vga را در اصطلاحا کابل RGB می نامند که البته کابل vga  و RGB تفاوت هایی در کارائی ونقشه داخلی کابل دارند.

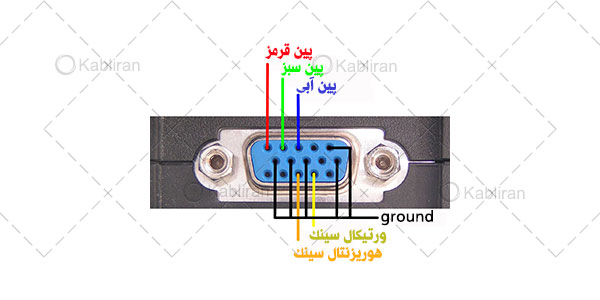

هرکدام از پین های پورت وی جی ای  مسئولیت جداگانه ای را بر عهده دارند. که در شکل زیر کارآیی هر پین مشخص می باشد.



رشته های داخلی کابل وی جی ای vga و رنگ بندی RGB کابل

چند مدل کابل vga در بازار موجود است

تنوع کابل vga را می توان از دو جهت بررسی نمود:

  1. تعداد رشته های داخلی کابل vga
  2. متراژهای مختلف کابل vga

که در اینجا سعی داریم که به صورت کامل تفاوت های کابل های vga را بررسی نموده ، و تاثیر این تفاوت را بر تصویر خروجی این کابل توضیح دهیم.



در حالت کلی کابل vga از لحاظ رشته های داخلی کابل ، می تواند در یکی از دسته بندی های زیر قرار گیرد:

  • کابل vga 3+2
  • کابل vga 3+4
  • کابل vga 3+6
  • کابل vga 3+9

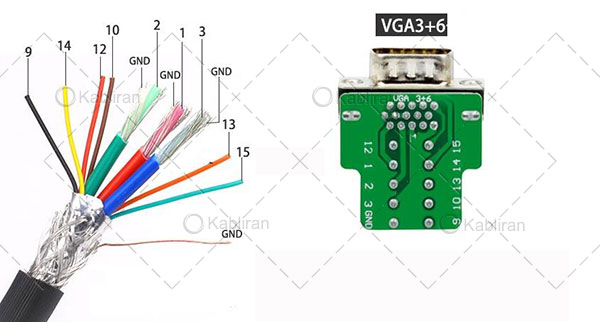

در شکل زیر رشته های داخلی کابل VGA 3+6 را می توان مشاهده کرد. این رشته ها با توجه به نقشه کابل vga 3+6 روی سوکت های ۱۵ پین که قبلا راجع به آن توضیح داده شد لحیم می گردد.





کابل vga چه متراژ هائی دارد



کابل vga با توجه به درصد خلوص مس رشته های داخلی، میتواند تا ۶۰ متر تصویر را انتقال دهد. این امر طبیعی است که با توجه به گران شدن قیمت جهانی مس، در متراژ های کوتاه تر از ترکیبی از مس و آلومینیوم استفاده می شود که تاثیر چندانی روی متراژ های کوتاه کابل vga ندارد.

متاسفانه بعضی از شرکتهای سودجو ، جهت کاهش قیمت تمام شده کابل ، از آلیاژ آهن استفاده می نمایند که با افت تصویر بالایی مواجه خواهیم.ولی خبر خوب اینکه در هنگام خرید کابل vga توسط تست آهنربا می توان از این امر جلوگیری نمود.

کابل vga از لحاظ استاندارد های جهانی ، به متراژهای زیر تقسیم بندی می گردد:

  • کابل vga 1.5m
  • کابل vga 3m
  • کابل vga 5m
  • کابل vga 10m
  • کابل vga 15m
  • کابل vga 20m
  • کابل vga 25m
  • کابل vga 30m
  • کابل vga 40m
  • کابل vga 50m
  • کابل vga 60m
