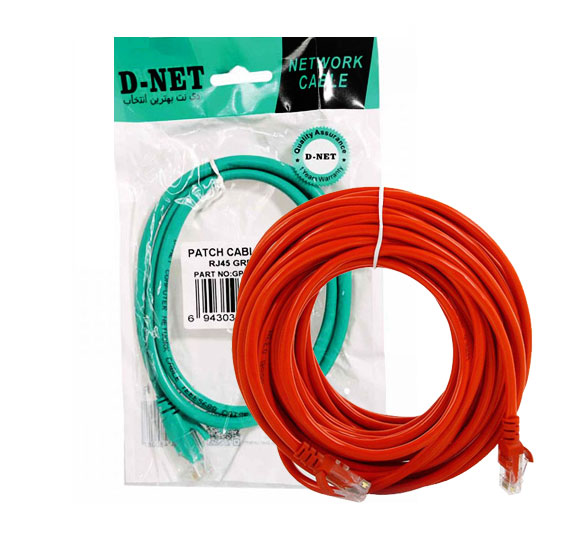

کابل شبکه 10 متری CAT/5 دی نت (DNET)

شرکت دی نت (DNET)از معروفترین شرکتهای پخش کابل ایران است که به دلیل مرغوبیت و قیمت مناسب  جایگاه بالایی را در بازار کابل ایران به خود اختصاص داه است.

در ادامه مطلب به معرفی کامل کابل شبکه و انواع آن میپردازیم.

کابل شبکه:

بستر ارتباطی کابلی است که برای تبادل داده، اشتراک گذاری و متصل ساختن دستگاه‌های یک شبکه به یکدیگر یا به سایر شبکه‌ها استفاده می‌شود. کابل‌های شبکه با توجه به نوع هم‌بندی، پادمان و اندازه شبکه دارای گوناگونی (مانند کابل هم محور، کابل فیبر نوری، کابل زوج به هم تابیده) می‌باشند و از همین رو است که دستگاه‌ها می‌توانند در فاصلهٔ کوتاه و چند متری (برای نمونه به وسیله یک کابل اترنت) یا در فاصله‌های دور (برای نمونه به وسیله شبکه اینترنت) به هم وصل شوند.

گونه‌های کابل شبکه از نظر روکش:

روکش کابل مانند یک محافظ از کابل شبکه در برابر تهدیدات خارجی، مانند تداخل الکتریکی، سیگنال‌های مزاحم، ضربات و کشش‌های احتمالی که به کابل وارد می‌شود محافظت می‌کند. این روکش شامل روکش پی وی سی، فویل آلومینیمی، شیلد مسی و نخ ابریشمی ست. بر این اساس می‌توان کابل شبکه را به گونه‌های تقسیم کرد که در پایین ملاحظه می‌کنید.

شیوه نام گذاری کابل شبکه:

کابل شبکه بر اساس پهنای باند، سرعت، نویزپذیری، جنس روکش و … به چندین دسته تقسیم می‌شود. اما به‌طور استاندارد کابل‌های شبکه به دسته‌های Cat1 تا Cat8 تقسیم می‌شوند. این دسته‌ها از Cat1 (کوتاه شده Category 1 یا دسته ۱) شروع شده و به Cat8 می‌رسند. هر چه دسته‌بندی کابل‌های شبکه بالاتر باشد، تکنولوژی ساخت آن‌ها و در نتیجه سرعت انتقال اطلاعات، پهنای باند و نویزپذیری آن‌ها بهبود پیدا می‌کنند.

نامگذاری و دسته‌بندی هر کابل شبکه با توجه به ارتقاء و بهبودهایی انجام می‌شود که در آن کابل به وجود می‌آید. به‌طور مثال کابل Cat5 با ایجاد چند بهبود در عملکرد آن به Cat5e تبدیل شد، حرف e در آخر CAT5e به معنی Enhanced یا بهبود یافته‌است، به این دلیل که سرعت انتقال اطلاعات از ۱۰۰ مگابیت بر ثانیه به ۱۰۰۰ مگابیت بر ثانیه افزایش پیدا کرد. همچنین این مورد را در دیگر دسته‌بندی‌های Cat8 ،Cat7 ،Cat6 نیز می‌بینیم، به‌طور مثال در کابل Cat6a معنی a در انتهای آن Augmented به معنی افزایش است، چون پهنای باند در کابل Cat6a از ۲۵۰ مگاهرتز به ۵۰۰ مگاهرتز افزایش داده شده و کابل شبکه Cat6a به وجود آمده‌است. زمانی که در یک کابل شبکه تغیرات زیادی به وجود می‌آید یک دسته‌بندی جدید به وجود می‌آید. تغییرات کوچک‌تری که بر روی هر دسته‌بندی اعمال می‌شود، نسخه بهبود یافته (e) یا افزایش یافته (a) را ایجاد می‌کنند.

در جدول زیر میتوانید انواع کابل شبکه را همراه با توضیحات مشاهده نمایید.

توضیحاات تکمیلی انواع کابل شبکه:

گروه Cat 6a

Cat6a از فرکانس های پهنای باند تا 500 مگاهرتز، دو برابر میزان کابل Cat 6 پشتیبانی می کند و همچنین می تواند 10 گیگابیت در ثانیه را همانند Cat 6 پشتیبانی نماید. با این حال، بر خلاف کابل کشی Cat 6، Cat 6a می تواند 10 گیگابیت اترنت را در 100 متر پشتیبانی نماید. از سوی دیگر کابل کشی Cat 6 می تواند همان سرعت را تا 37 متر منتقل کند
Cat6a همچنین دارای روکش قویتری است که از تداخل بیگانه (AXT) جلوگیری می نماید و نسبت سیگنال به نویز (SNR) را بهبود میبخشد. سری “A”به معنای تکمیل شده میباشد. امروزه بیشترکابل های Cat 7 به جای Cat 6a تولید و ارائه میگردند و این امر تنها بدلیل نزدیک بودن فرکانس و پهنای باند قابل پشتیبانی در سری Cat 6a و Cat 7 می باشد و با توجه به اینکه Cat 7 پشتیبانی کم و بیش بیشتری نسبت به Cat 6a دارد Cat 7 بیشتر ارائه می گردد.
توجه: 250 تا 500 مگاهرتز/ 10 گیگابیت در ثانیه / 100 متر.

گروه Cat 7

Cat7 نیز می تواند از شبکه 10 گیگابیت در ثانیه پشتیبانی نماید، اما آزمایش Cat 7 همچنین با موفقیت توانایی انتقال تا 40 گیگابایت در 50 متر و حتی 100 گیگابایت در 15 متر را نشان میدهد. کابل Cat7 یا سری Class F می تواند فرکانس های تا 600 مگاهرتز را پشتیبانی نماید.
استاندارد کابل Cat7 در سال 2002 به تصویب رسید به گونه ای که هدف از کاربری Cat7 ارائه 10 گیگابیت اترنت بیش از 100 متر کابل کشی را میتواند تامین نماید. کابل شامل چهار جفت سیم مسی به هم تابیده شده میباشد ، درست مثل استانداردهای قبلی. کابل گروه 7 را می توان با اتصالات GigaGate45 (GG45) و سازگار با اتصالات برای استفاده کامل از ویژگی های عملکرد بالاتر دانست.
کابل Cat6a تقریبا همان کارایی Cat 7 را دارا می باشد، اما از لحاظ ارزش قیمت پایین تری دارد. اکثر پروژه های نظارتی بر AV و IP یا Cat6a STP یا Cat6a FTP و یا Cat7 را انتخاب می نمایند. هر دو سری از تداخل های بیگانه و تداخل اطراف خطوط ولتاژ بالا در امان می باشند و نیاز به محافظت ندارند.
Cat7 برای استفاده در پایگاه داده ها و شبکه های بزرگ سازمانی مناسب است.
نکته: 600 مگاهرتز/ 10 گیگابیت در ثانیه در 100 متر. – 40 گیگابیت در ثانیه در 50 متر. 100 گیگابیت در ثانیه در 15 متر
گروه Cat7 توسط TIA / EIA به رسمیت شناخته نشده است و علت این امر نزدیک بودن فرکانس قابل پشتیبانی هر دو سری Cat6A و Cat 7 می باشد البته امروزه تولید کنندگان برتر و نام آشنا مانند METZ CONNECT متز کانکت آلمان و یا کورنینگ CONRING هر دو ضخامت های مس و پروتکل های انتفال فرکانس با پهنای باند وسیع تری را روی Cat7 ارائه می نمایند که فرکانس را تا حداکثر 850 مگاهرتز پشتیبانی می نماید.

گروه Cat 7A

گروه Cat7A یا کلاس FA تقویت شده کلاس F می باشد و شبکه 7A که توسط استاندارد ایزو 11801 نسخه 2 اصلاح 2 (2010) و معرفی شده است، فرکانس های تا 1000 مگاهرتز را پشتیبانی می نماید، این سری مناسب برای برنامه های متعدد از جمله CATV می باشد. 862 MHz
هدف از کلاس FA احتمالا پشتیبانی ازسرعت 40 Gigabit Ethernet نسل آینده می باشد: 40Gbase-T نتایج شبیه سازی نشان داده است که سری Cat7A میتواند 40 گیگابیت اترنت در 50 متر و 100 گیگابیت اترنت در 15 متر را ممکن سازد.
با این حال، در سال 2016، گروه کاری IEEE 802.3bq اصلاحیه 3 را تصویب کرد که 25Gbase-T و 40Gbase-T را در کابلهای گروه 8 مشخص نمود و به کانال های تا 2000 مگاهرتزاشاره مینماید و تعریف می کند. بنابراین Class FA از 40Gbps به رغم پشتیبانی اترنت معاف گردید.
گروه Cat7A نیز در TIA / EIA شناخته نشده است.

گروه Cat 8

کابل Cat8 هنوز در مرحله توسعه می باشد و هنوز تصویب نشده است. با توجه به آینده شبکه اترنت گروه Cat8 ، می تواند از 25 گیگابایت و 40 گیگابایت اترنت پشتیبانی نماید . Cat8 قادر خواهد بود حتی سرعت انتقال سریعتر را در فاصله های تا 30 متر پشتیبانی نماید.
گروه Cat8 توسط گروه کاری TR43 تحت پروتکل استاندارد ANSI / TIA 568-C.2-1 تصویب شد. فرکانس مورد بررسی تا 2000 مگاهرتز تعریف شده است و فقط برای محدوده فاصله 30 تا 36 متر بسته به نوع کابل کشی استفاده میگردد. ایزو معادل آن را در سال 2018 تصویب نمود، اما دو گزینه برای آن قرار داده است:
گروه اول کلاس I کابل 8.1 : حداقل کابل طراحی U / FTP یا F / UTP، به طور کامل به عقب سازگار و سازگار با کلاس EA سری Cat6A با استفاده از اتصالات 8P8C
گروه دوم کلاس II کابل 8.2 : حداقل F / FTP یا S / FTP ، قابلیت اتصال با Class FA گروه Cat7A با استفاده از اتصالات TERA یا GG45.
گروه 8 فقط برای مراکز داده طراحی شده است که فاصله بین سوئیچ ها و سرورها کوتاه است. این سری جهت کاربری در کابل کشی ها و زیرساخت های عمومی مناسب نمی باشد.

چرا کابل شبکه مسی یه صورت جفت سیم مس به هم تابیده شده می باشد؟

هنگامی که خطوط تلفن در ابتدا در کنار خطوط برق مستقر بودند، الکساندر گراهام بل، که به عنوان مخترع تلفن شناخته می شد، اولین کسی بود که برای جابجایی از جفت های مس، برای کاهش تداخل بین خطوط استفاده می کرد. به هم تابیده شدن زوج سیم مس هر 3-4 قطب کاربری امکان کاهش تداخل الکترومغناطیسی و افزایش در محدوده بازدهی را میدهد. کابل های مسی اترنت روش مشابهی را برای کاهش تداخل بین سیم های داخلی (XT) و سیم های خارجی (AXT) به کار گرفته است. کابل شیلد یا محافظت شده (FTP) و غیر شیلد یا محافظت نشده (UTP)
کابل شبکه مسی به دو شکل شیلد دار یا محافظت شده و غیر شیلد دار یا محافظت نشده در برابر تداخل های الکترومغناطیسی ارائه میشوند. کابل های شبکه مسی با شیلد های محافظ کننده ای شامل پوشش رسانای محافظتی مانند رشته های بافته شده مس، نوار مس یا پلیمر رسانا و یا زائده میانی جهت جداسازی زوج سیم های به هم تابیده شده برای کاهش تداخل یا نویز ارائه میشود امروزه پشیرفته ترین نوع کابل های با محافظت کامل شامل گوشش رشته رسانای مس زیر روکش کابل و فناوری PiMF یا هر زوج داخل فویل محافظتی تداخل می باشد. زوج سیم های به هم تابیده بدون شیلد ، یا UTP، شامل هیچ محافظتی نیست.

ترتیب رنگ رشته های کابل شبکه برای سوکت زدن:

ترتیب رنگبندی در سوکت شبکه بسیار مهم است. عدم رعایت رنگبندی صحیح در سوکت شبکه ارتباط کابل شبکه را غیر پایدار و یا غیر ممکن میسازد. برخی از افراد گمان میکنند همین که هر دو سر کابل شبکه، رنگبندی یکسانی داشته باشد کافیست!

نحوه رنگ بندی کابل‌های شبکه CAT۵ و CAT۶ که توسط تکنیسین‌ها و متخصصان شبکه در هنگام ضرب (پرس) سوکت یا پانچ کیستون مورد استفاده قرار می‌گیرد در ادامه بیان خواهد شد. توجه داشته باشید، برقراری ارتباط توسط کابل شبکه فقط با ترکیب رنگ بندی خاص ممکن خواهد بود و رنگ بندی اشتباه (حتی اگر ترتیب رنگ‌ها را در دو سر کابل رعایت شسود) ارتباط را ایجاد نخواهد نمود.

دو استاندارد رنگی مختلف برای ضرب (پرس) سوکت‌ها مورد استفاده قرار میگیرد: T-۵۶۸A و T-۵۶۸B

                تصویر 1: نمونه از رنگبندی با استاندارد T-۵۶۸B

                   تصویر 2:  نمونه از رنگبندی با استاندارد T-۵۶۸ A
