کابل شبکه؛ از انتخاب تا اجرا

چرا بعضی شبکه‌ها با بهترین تجهیزات هم مشکل دارند؟

همه مشکلات شبکه از سوییچ، روتر یا تنظیمات نرم‌افزاری نیستند. گاهی مشکل از چیزی شروع می‌شود که کمتر دیده می‌شود: کابل شبکه و نحوه اجرای کابل‌کشی.

افت سرعت، قطعی‌های تصادفی، عدم شارژ صحیح دوربین‌های PoE، خطاهای ارتباطی و حتی ناپایداری دیتاسنتر ممکن است در ظاهر یک مشکل نرم‌افزاری به نظر برسند؛ اما ریشه بسیاری از این مشکلات، انتخاب اشتباه کابل، تجهیزات پسیو نامناسب یا اجرای غیراستاندارد کابل‌کشی است.

انتخاب درست کابل و تجهیزات پسیو شبکه فقط به «سرعت فعلی» مربوط نمی‌شود؛ روی عملکرد، پایداری و آینده‌پذیری شبکه در برابر ارتقاهای بعدی هم تأثیر مستقیم دارد. یک کابل‌کشی درست‌اجراشده ممکن است ۱۰ تا ۱۵ سال بدون تغییر اساسی سرویس بدهد؛ در حالی‌که انتخاب اشتباه، حتی با بهترین سوییچ و روتر هم به گلوگاه تبدیل می‌شود.

در این راهنما، مسیر را قدم‌به‌قدم طی می‌کنیم: از انتخاب دسته‌بندی کابل مسی (Cat) و مشخصات فنی آن مثل AWG و جنس هادی، تا شیلد، روکش، فیبر نوری، تجهیزات اتصال، استاندارد اجرا و در نهایت تست فلوک (Fluke) و تحویل پروژه. هر بخش پایه‌ی بخش بعدی است، تا در پایان بتوانید برای پروژه‌ی خانگی، اداری، دوربین مداربسته یا دیتاسنتر، تصمیم درستی بگیرید.

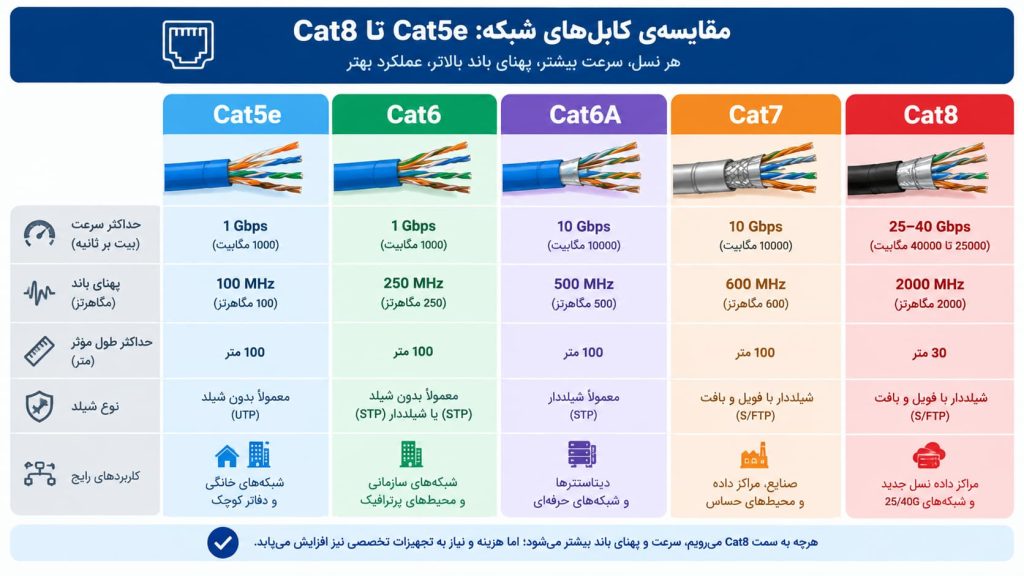

انواع کابل شبکه: از Cat5e تا Cat8

اولین قدم در انتخاب کابل شبکه (Network Cable)، شناخت دسته‌بندی‌های Category یا به‌اختصار Cat است. هر دسته، حداقل مشخصات فنی معینی مثل پهنای باند و کیفیت اجرای داخلی سیم را تضمین می‌کند.

Cat5e: نسخه‌ی بهبودیافته‌ی Cat5، مناسب شبکه‌های ۱ گیگابیتی (1Gbps) در فواصل معمول، هنوز هم در بسیاری از پروژه‌های کم‌بودجه استفاده می‌شود.

Cat6: پهنای باند بالاتر و قابلیت پشتیبانی بهتر از 1Gbps با حاشیه‌ی خطای کمتر؛ در فواصل کوتاه‌تر (معمولاً تا حدود ۵۵ متر طبق برخی راهنماها) امکان 10Gbps هم دارد، هرچند این عدد به شرایط نصب و تجهیزات وابسته است.

Cat6A: نسخه‌ی تقویت‌شده‌ی Cat6 با پهنای باند بالاتر (۵۰۰ مگاهرتز در مقابل ۲۵۰ مگاهرتز در Cat6) که امکان 10Gbps را تا فاصله‌ی استاندارد ۱۰۰ متر با اطمینان بیشتری فراهم می‌کند.

Cat7 و Cat8: فقط در حد آشنایی: این دو دسته پهنای باند بسیار بالاتری دارند و بیشتر برای کاربردهای خاص (مثل اتصال کوتاه بین تجهیزات دیتاسنتر در Cat8) مطرح‌اند، نه برای کابل‌کشی عمومی ساختمان.

Bandwidth (پهنای باند) یعنی حداکثر حجم داده‌ای که کابل در واحد زمان می‌تواند منتقل کند، و واحد اندازه‌گیری فرکانسی آن MHz (مگاهرتز) است. اما نکته‌ی مهم این است: MHz به‌تنهایی معادل سرعت شبکه (bps) نیست؛ سرعت واقعی به ترکیبی از فرکانس، تعداد جفت‌سیم فعال، پروتکل انتقال و کیفیت اجرای کابل‌کشی بستگی دارد.

رابطه‌ی کلی این‌طور است: هرچه دسته (Category) بالاتر برود، معمولاً پهنای باند (MHz) هم افزایش می‌یابد و امکان دستیابی به سرعت‌های بالاتر (مثل 1Gbps یا 10Gbps) در فواصل استاندارد بیشتر می‌شود؛ اما طول کابل هم مستقیماً روی این معادله اثر دارد — افزایش طول، افت سیگنال را بیشتر و دستیابی به حداکثر سرعت را دشوارتر می‌کند.

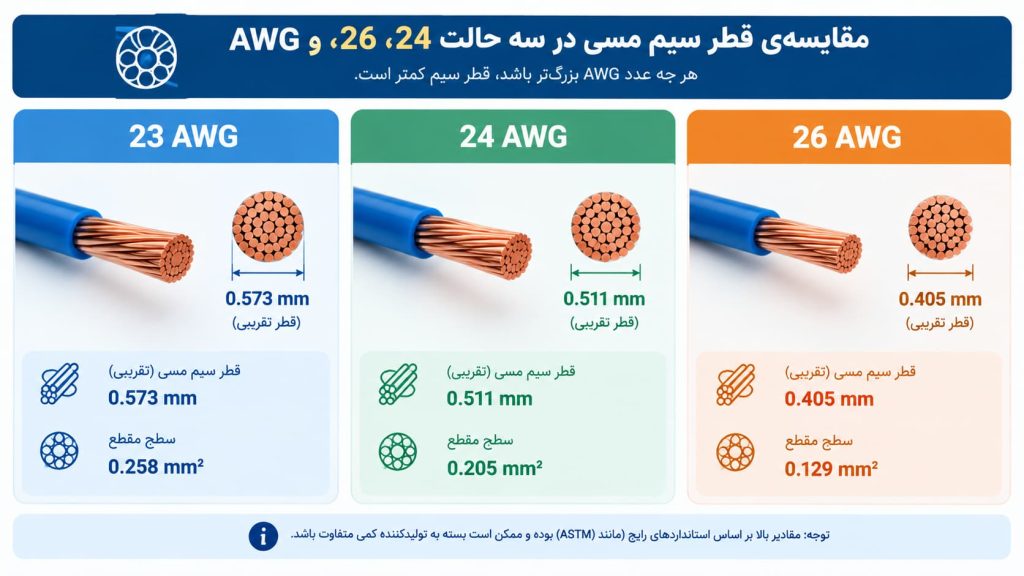

AWG چیست و چرا روی کیفیت کابل تأثیر دارد؟

بعد از انتخاب Category، مشخصه‌ی مهم بعدی AWG (American Wire Gauge) است؛ استانداردی برای بیان ضخامت هادی (سیم مسی) داخل کابل. نکته‌ی کمی گیج‌کننده این‌جاست: در AWG، هرچه عدد کوچک‌تر باشد، سیم ضخیم‌تر است.

AWG	ضخامت نسبی	کاربرد رایج
23AWG	ضخیم‌تر	کابل‌های Cat6/Cat6A با کیفیت بالا
24AWG	متوسط	رایج‌ترین حالت در Cat5e/Cat6
26AWG	نازک‌تر	کابل‌های پچ کوتاه و انعطاف‌پذیر

ضخامت هادی چند تأثیر مستقیم دارد: هادی ضخیم‌تر (عدد AWG کمتر) معمولاً مقاومت الکتریکی کمتری دارد، افت سیگنال در طول کابل کمتر است، و برای انتقال توان در PoE (Power over Ethernet) که تجهیزاتی مثل دوربین یا اکسس‌پوینت را از همان کابل شبکه تغذیه می‌کند، اهمیت بیشتری پیدا می‌کند؛ چون افت ولتاژ روی هادی نازک‌تر در فواصل طولانی محسوس‌تر است. در مقابل، سیم نازک‌تر معمولاً انعطاف‌پذیری بیشتری دارد و برای کابل‌های پچ کوتاه مناسب‌تر است.

یک تفاوت دیگر هم مهم است: Solid (تک‌مغزی) که هادی آن یک رشته‌ی توپر مسی است و برای کابل‌کشی ثابت داخل دیوار/کانال توصیه می‌شود، در برابر Stranded (چندمغزی) که از چند رشته‌ی نازک‌تر تشکیل شده، انعطاف بیشتری دارد و بیشتر برای پچ‌کوردهای کوتاه و متحرک استفاده می‌شود.

جنس هادی کابل: مس خالص یا CCA؟

بعد از ضخامت هادی، جنس آن هم به همان اندازه اهمیت دارد. دو گزینه‌ی رایج در بازار عبارت‌اند از:

مس خالص (Bare Copper)

هادی از مس خالص ساخته شده، رسانایی الکتریکی بالاتر، افت سیگنال کمتر و انتقال توان پایدارتر برای PoE دارد. انتخاب استاندارد و مطمئن برای اکثر پروژه‌های حرفه‌ای است.

CCA (Copper Clad Aluminum)

هسته‌ی آلومینیومی با روکش نازک مسی؛ ارزان‌تر اما رسانایی پایین‌تر، افت سیگنال بیشتر در فواصل بلند، و در کاربرد PoE به‌دلیل مقاومت بالاتر، ریسک افت ولتاژ و گرم‌شدن بیشتری دارد.

برای کابل‌کشی استاندارد ساختمانی و به‌خصوص در پروژه‌هایی که قرار است از PoE برای دوربین مداربسته یا اکسس‌پوینت استفاده شود، مس خالص انتخاب مطمئن‌تری است؛ چون هم افت سیگنال کمتر است و هم توان لازم برای راه‌اندازی تجهیزات با پایداری بیشتری منتقل می‌شود.

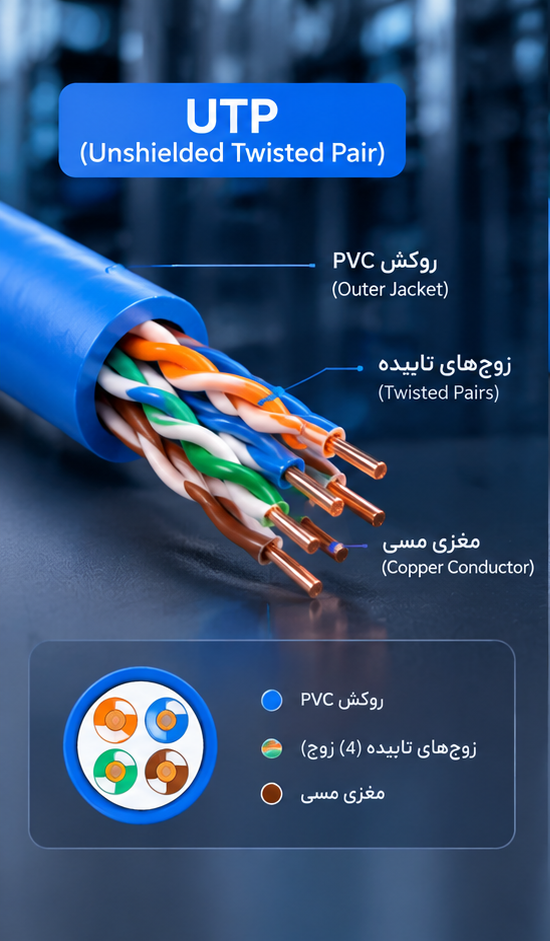

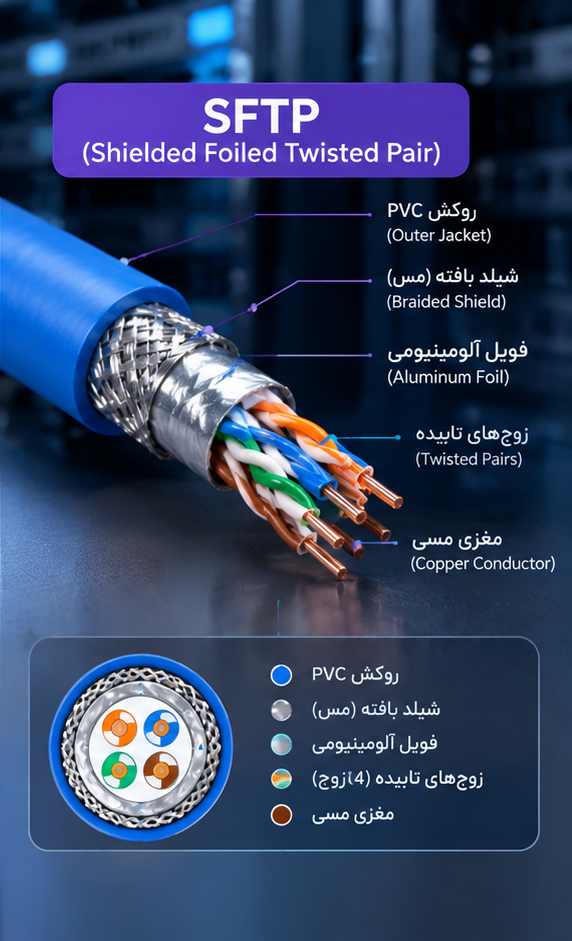

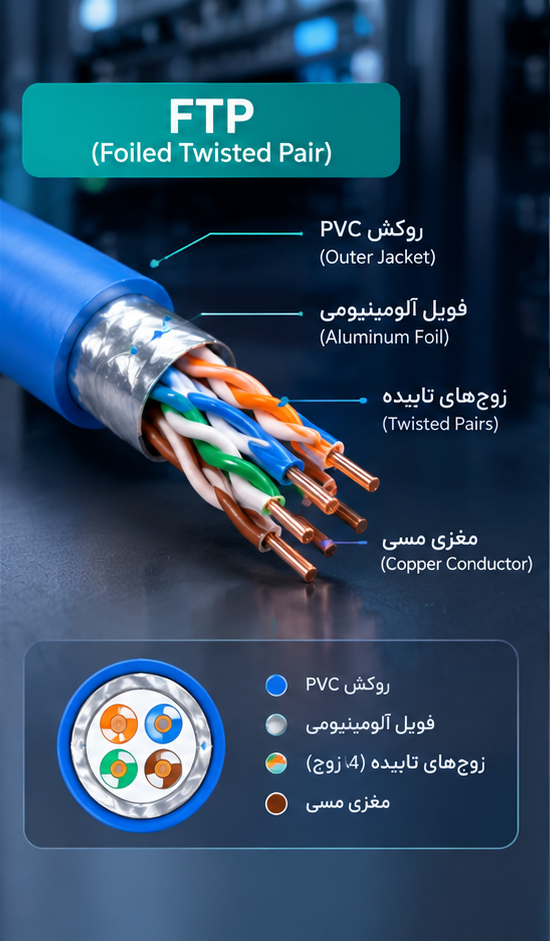

شیلد کابل چیست؟ تفاوت UTP، FTP و SFTP

شیلد (Shield) یک لایه‌ی فلزی (معمولاً فویل یا مش) است که دور جفت‌سیم‌های داخل کابل قرار می‌گیرد تا از تداخل الکترومغناطیسی (EMI) خارجی، مثل نویز کابل برق یا تجهیزات صنعتی، جلوگیری کند.

نوع	توضیح	کاربرد
UTP	بدون شیلد	محیط اداری/خانگی معمولی
FTP	شیلد فویلی دور کل کابل	نویز متوسط
SFTP	شیلد فویلی + مش کلی	نویز بالا، محیط صنعتی

نکته مهم: شیلد فقط زمانی مفید است که ارتینگ (Grounding) آن هم در دو سر لینک درست انجام شده باشد. کابل شیلددار بدون ارت صحیح، نه‌تنها مزیتی ایجاد نمی‌کند، بلکه گاهی خودش می‌تواند منبع نویز یا مشکل شود.

کابل Indoor و Outdoor چه فرقی دارند؟

تا این‌جا درباره‌ی هسته‌ی الکتریکی کابل صحبت کردیم؛ حالا نوبت روکش بیرونی و محیط نصب است. کابل Indoor برای فضای داخلی ساختمان طراحی شده و روکشی معمولاً از جنس PVC دارد که در برابر شرایط بیرونی مقاوم نیست.

کابل Outdoor برای نصب در فضای باز طراحی می‌شود و باید در برابر چند عامل مقاوم باشد: تابش UV (که در طول زمان پلاستیک معمولی را ترد و شکننده می‌کند)، رطوبت و نفوذ آب، و نوسانات دما و شرایط محیطی. به همین دلیل روکش این کابل‌ها معمولاً از جنس PE (پلی‌اتیلن / Polyethylene) ساخته می‌شود که مقاومت بسیار بهتری در برابر UV و رطوبت دارد.

اگر پروژه نیاز به کابل‌کشی بین دو ساختمان دارد، چند گزینه مطرح است: عبور کابل Outdoor از داخل یک داکت محافظ، یا در برخی موارد Direct Burial (دفن مستقیم در خاک) با کابلی که ساختار محافظتی و مقاومت مکانیکی کافی داشته باشد. انتخاب بین این گزینه‌ها به فاصله، بودجه و شرایط زمین بستگی دارد.

LSZH و PVC: تفاوت در ایمنی حریق

PVC (Polyvinyl Chloride) رایج‌ترین جنس روکش کابل‌های معمولی است: ارزان، انعطاف‌پذیر و برای اکثر پروژه‌های عادی مناسب. اما در صورت آتش‌سوزی، PVC هنگام سوختن دود غلیظ و گازهای خورنده و سمی (شامل ترکیبات هالوژنه) تولید می‌کند.

LSZH (Low Smoke Zero Halogen) نوعی روکش است که طوری فرموله شده که در صورت سوختن، دود بسیار کمتر و بدون گازهای هالوژنه‌ی خورنده تولید می‌کند. این ویژگی در فضاهایی با تراکم جمعیت بالا یا سیستم تهویه‌ی مرکزی (مثل دیتاسنترها، بیمارستان‌ها، مترو یا ساختمان‌های اداری بزرگ) که تخلیه‌ی سریع در حریق و کاهش آسیب تنفسی اهمیت حیاتی دارد، بسیار مهم است.

نکته مهم: LSZH معادل «کابل Outdoor» نیست و نباید این‌طور معرفی شود؛ LSZH صرفاً یک ویژگی ایمنی حریق روکش است. برای فضای باز، جنس روکش (مثل PE) و ساختار کلی کابل بر اساس شرایط محیطی انتخاب می‌شود، نه بر اساس ویژگی LSZH.

فیبر نوری چه زمانی جایگزین بهتری از کابل مسی است؟

تا این‌جا فرض ما کابل مسی بود؛ اما در فاصله‌های طولانی، محیط‌های پرنویز الکترومغناطیسی، یا وقتی پهنای باند بسیار بالا نیاز است، فیبر نوری (Fiber Optic) معمولاً انتخاب بهتری نسبت به کابل مسی است، چون افت سیگنال آن در فاصله‌ی طولانی به‌مراتب کمتر است و تحت تأثیر نویز الکتریکی قرار نمی‌گیرد.

یکی از معماری‌های رایج، FTTH (Fiber To The Home) است؛ رویکردی برای رساندن فیبر نوری تا محل واقعی کاربر (خانه یا دفتر)، به‌جای توقف در نزدیکی محله و ادامه‌ی مسیر با کابل مسی.

EPON

مبتنی بر استاندارد اترنت، رایج در بسیاری از پروژه‌های داخلی و کاربردهای عمومی FTTH.

GPON

استانداردی گسترده‌تر که در بسیاری از شبکه‌های اپراتوری در سراسر دنیا استفاده می‌شود و معمولاً نسبت اشتراک‌گذاری متفاوتی نسبت به EPON دارد.

تفاوت اصلی این دو بیشتر در استاندارد پایه، جزئیات پروتکل و اکوسیستم تجهیزات است؛ هر دو برای اتصال چند کاربر روی یک فیبر مشترک (معماری PON) طراحی شده‌اند. درباره‌ی سرعت هر دو، باید مراقب بود از عبارت‌های مطلق پرهیز شود، چون سرعت واقعی کاربر نهایی به ظرفیت اشتراکی شبکه، تجهیزات ONU/OLT و سیاست‌های اپراتور بستگی دارد، نه فقط به استاندارد فیبر.

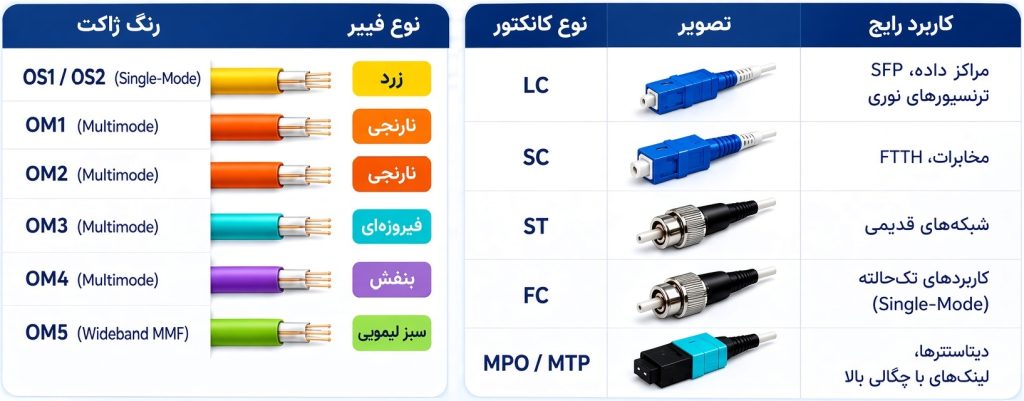

OM3 و OM4 در فیبر Multimode

وقتی صحبت از فیبر نوری داخل ساختمان یا بین رک‌های دیتاسنتر می‌شود، معمولاً از فیبر Multimode استفاده می‌شود که برای فواصل کوتاه‌تر نسبت به فیبر Single-mode مقرون‌به‌صرفه‌تر است. دو دسته‌ی رایج آن OM3 و OM4 هستند.

نوع	پهنای باند	کاربرد رایج
OM3	بالا	10Gbps در فاصله‌های میان‌رده دیتاسنتر
OM4	بالاتر از OM3	10Gbps با حاشیه اطمینان یا فاصله بیشتر

به‌طور کلی، OM4 نسبت به OM3 پهنای باند مدولار بالاتری دارد و برای همان سرعت (مثلاً 10Gbps)، امکان پوشش فاصله‌ی بیشتری را فراهم می‌کند. اما باید تأکید کرد که فاصله‌ی واقعی قابل‌پشتیبانی به نوع استاندارد اترنت مورد استفاده، مشخصات ترانسیور نوری و شرایط اجرای لینک بستگی دارد؛ بنابراین اعداد فاصله را باید همیشه با مشخصات دیتاشیت تجهیزات و استاندارد مربوطه تطبیق داد، نه به‌عنوان یک عدد ثابت و همیشگی.
اگر می‌خواهید با دنیای کابل‌های فیبر نوری، انواع آن‌ها و کاربردهایشان بیشتر آشنا شوید، پیشنهاد می‌کنیم مقاله جامع کابل فیبر نوری را نیز مطالعه کنید.

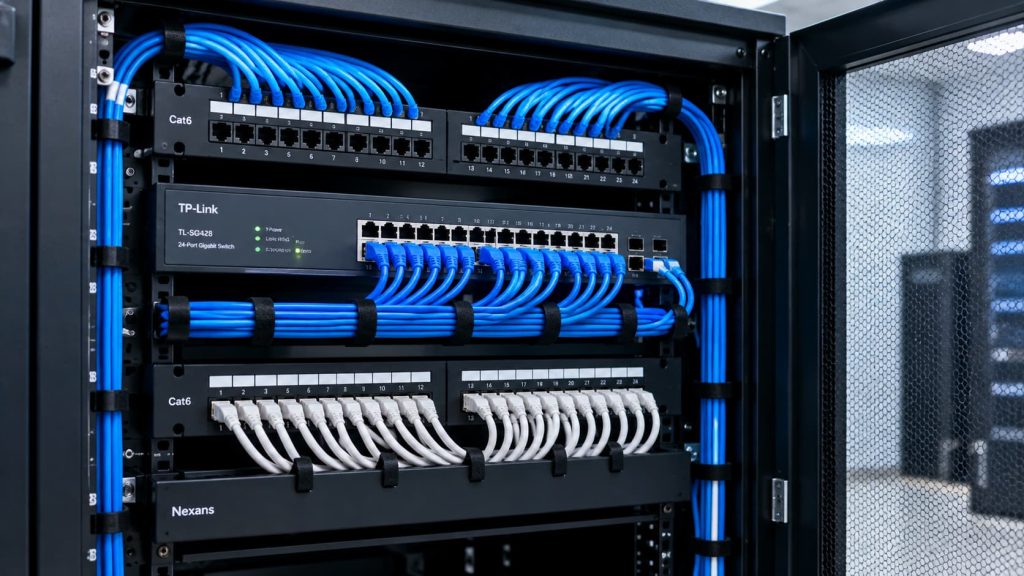

تجهیزات اتصال (Termination): Keystone، Patch Panel، RJ45 و Coupler

حالا که نوع کابل مسی یا فیبر مشخص شد، نوبت تجهیزاتی می‌رسد که کابل را به پریز، رک یا دستگاه متصل می‌کنند.

Keystone Jack: یک ماژول مادگی است که معمولاً داخل پریز دیواری یا Patch Panel نصب می‌شود؛ کابل ثابت شبکه روی آن «پانچ» (Punch Down) می‌شود.

Patch Panel: صفحه‌ای در رک شبکه که چندین Keystone یا پورت را در یک ردیف جمع می‌کند و نقطه‌ی اتصال بین کابل‌کشی ثابت ساختمان و تجهیزات فعال (سوییچ) است.

RJ45 Plug: کانکتور نری که روی سر کابل (معمولاً پچ‌کورد) نصب می‌شود تا مستقیماً به پورت سوییچ، کامپیوتر یا کیستون وصل شود.

Coupler: قطعه‌ای که معمولاً دو کانکتور RJ45 (دو کابل آماده) را به هم وصل می‌کند تا طول یک لینک را افزایش دهد یا دو بخش کابل‌کشی را به هم متصل کند.

تفاوت کلیدی Keystone و Coupler: Keystone برای اتصال کابل ثابت (پانچ‌شونده) طراحی شده، در حالی‌که Coupler برای اتصال دو کابل آماده با کانکتور RJ45 استفاده می‌شود. البته این دو مفهوم کاملاً متضاد نیستند؛ در بازار Coupler در قالب Keystone هم عرضه می‌شود (یعنی یک ماژول کیستون‌شکل که وظیفه‌ی کوپلر را انجام می‌دهد)، پس بهتر است این دو را «دو کاربرد» در نظر بگیرید، نه لزوماً «دو محصول کاملاً جدا».

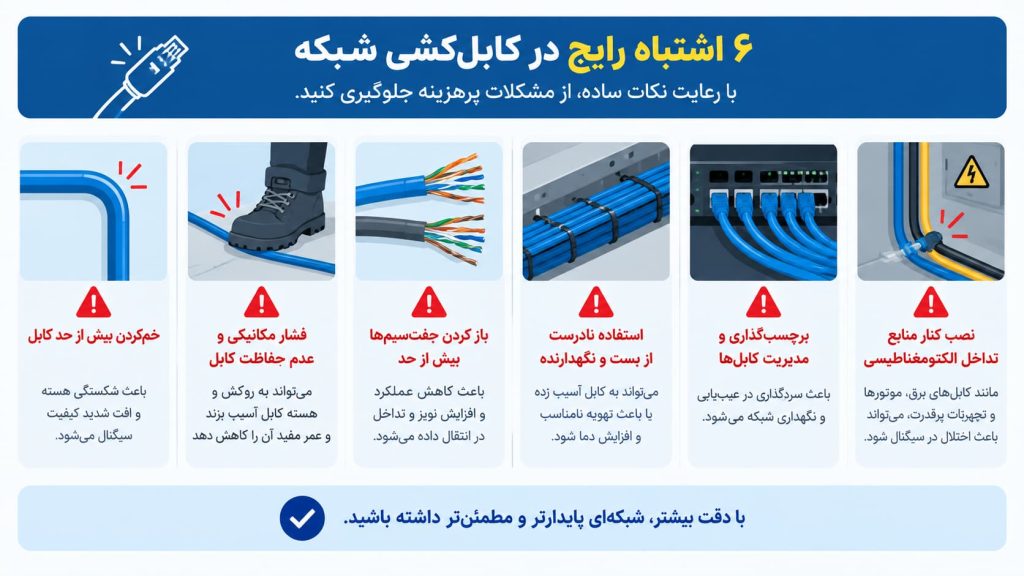

استاندارد کابل‌کشی: TIA-568، ISO/IEC 11801 و نکات اجرایی

برای اینکه کابل‌کشی قابل‌اتکا و قابل‌تست باشد، باید مطابق استانداردهای شناخته‌شده اجرا شود. دو مرجع رایج، TIA-568 (استاندارد آمریکای شمالی) و ISO/IEC 11801 (استاندارد بین‌المللی) هستند که هر دو الزامات کابل‌کشی ساختاریافته را تعریف می‌کنند.

در سطح رنگ‌بندی سیم‌ها، دو نقشه‌ی رایج T568A و T568B وجود دارد. نکته‌ی مهم‌تر از انتخاب هرکدام، این است که هر دو سر یک لینک باید دقیقاً از یک نقشه‌ی یکسان پیروی کنند؛ ترکیب اشتباه این دو در دو سر یک کابل می‌تواند باعث خطای انتقال یا حتی قطع ارتباط شود.

شعاع خمش (Bend Radius): کابل نباید بیش از حد مجاز خم شود؛ خمش تند می‌تواند ساختار داخلی جفت‌سیم‌ها را آسیب بزند و افت سیگنال ایجاد کند.

کشش کابل (Pulling Tension): کشیدن بیش از حد کابل هنگام نصب، به‌خصوص از داخل کانال، می‌تواند به هادی داخلی آسیب بزند.

فاصله از کابل برق: رعایت فاصله‌ی مناسب از خطوط برق قدرت، ریسک القای نویز روی کابل شبکه را کاهش می‌دهد.

رعایت طول مجاز: در ادامه (بخش ۱۴) به تفصیل توضیح می‌دهیم.

مدیریت کابل و جلوگیری از آسیب: استفاده از گاید کابل، برچسب‌گذاری و پرهیز از فشار مکانیکی مستقیم روی کابل‌ها، عمر کابل‌کشی را افزایش می‌دهد.

Permanent Link، Channel و MPTL با یک مثال ساده

وقتی می‌خواهیم کیفیت یک لینک شبکه را تست کنیم، اول باید بدانیم دقیقاً کدام بخش از مسیر را داریم اندازه می‌گیریم. سه مفهوم رایج عبارت‌اند از:

Permanent Link (لینک ثابت):
Patch Panel → کابل ثابت داخل ساختمان → Keystone/Outlet
یعنی فقط بخش ثابت و پانچ‌شده‌ی کابل‌کشی، بدون پچ‌کوردهای دو سر.

Channel (کانال کامل):
Switch → Patch Cord → Patch Panel → کابل ثابت → Outlet → Patch Cord → تجهیزات کاربر
یعنی کل مسیر واقعی که داده از سوییچ تا دستگاه نهایی طی می‌کند، شامل پچ‌کوردهای دو سر هم می‌شود.

MPTL (Modular Plug Terminated Link):
Patch Panel → کابل ثابت → Plug (به‌جای Keystone/Outlet) مستقیماً به تجهیزاتی مثل Access Point یا دوربین IP
یعنی سر انتهایی کابل به‌جای پریز، مستقیماً با یک کانکتور RJ45 به خود دستگاه وصل می‌شود.

تفاوت اصلی این سه در نقطه‌ی شروع و پایان اندازه‌گیری است: Permanent Link کوتاه‌ترین و «تمیزترین» بخش را می‌سنجد (معمولاً در زمان تحویل کابل‌کشی ثابت ساختمان تست می‌شود)، Channel کل مسیر واقعی عملکرد کاربر را در نظر می‌گیرد (برای تأیید نهایی عملکرد end-to-end)، و MPTL مخصوص سناریوهایی است که دستگاه مستقیماً و بدون پریز میانی به کابل‌کشی ثابت وصل می‌شود، مثل نصب دوربین یا اکسس‌پوینت روی سقف.

چرا تست Fluke با تستر ساده فرق دارد؟

یک Cable Tester ساده معمولاً فقط بررسی می‌کند که سیم‌بندی درست است یا نه (یعنی آیا هر پین به پین درست در سر دیگر وصل شده). اما یک تستر حرفه‌ای مثل Fluke (که این‌جا فقط به‌عنوان مثال شناخته‌شده در بازار تست شبکه ذکر می‌شود) پارامترهای فنی دقیق‌تری را اندازه می‌گیرد و گزارش قابل‌استناد تولید می‌کند.

Wire Map: بررسی صحت سیم‌بندی و اتصال هر پین.

Length: طول واقعی کابل، برای اطمینان از رعایت محدودیت‌های استاندارد.

Insertion Loss / Attenuation: میزان افت سیگنال در طول مسیر کابل.

NEXT (Near-End Crosstalk): میزان تداخل بین جفت‌سیم‌ها در نزدیکی نقطه‌ی اندازه‌گیری.

Return Loss: میزان بازتاب سیگنال ناشی از عدم تطبیق امپدانس در طول کابل.

ACR (Attenuation to Crosstalk Ratio): نسبت افت سیگنال به میزان کراس‌تاک، شاخصی برای کیفیت کلی لینک.

PSNEXT: مجموع تأثیر کراس‌تاک از چند جفت‌سیم هم‌زمان، در پروژه‌هایی که این پارامتر مرتبط تشخیص داده شود.

Permanent Link Test فقط بخش ثابت کابل‌کشی (بدون پچ‌کورد) را می‌سنجد و معمولاً هنگام تحویل کابل‌کشی ساختمان انجام می‌شود. Channel Test کل مسیر واقعی از سوییچ تا دستگاه، شامل پچ‌کوردها، را اندازه می‌گیرد. نتیجه‌ی هر دو معمولاً به‌صورت Pass/Fail گزارش می‌شود؛ یعنی آیا لینک مطابق حدود مجاز استاندارد مربوطه (بر اساس Category انتخابی) عبور کرده یا نه.

نکته مهم: روشن‌شدن چراغ لینک روی سوییچ یا برقراری اتصال اینترنت، به‌هیچ‌وجه به معنی «استاندارد بودن» کابل‌کشی نیست؛ یک لینک ممکن است ظاهراً کار کند اما پارامترهایی مثل NEXT یا Insertion Loss نزدیک به مرز مجاز یا خارج از آن باشد و در آینده باعث افت پایداری شود. در پروژه‌های حرفه‌ای، توصیه می‌شود ۱۰۰٪ لینک‌های اجراشده تست و گزارش نهایی آن‌ها تحویل کارفرما شود.

قانون ۹۰/۱۰۰ متر در کابل‌کشی ساختاریافته

یکی از قوانین پایه در طراحی کابل‌کشی ساختاریافته این است: Permanent Link معمولاً حداکثر تا ۹۰ متر در نظر گرفته می‌شود، و با احتساب حداکثر ۱۰ متر پچ‌کورد در دو سر (مجموعاً)، Channel معمولاً تا سقف ۱۰۰ متر محاسبه می‌شود.

درباره عدد ۱۱۰ متر: گاهی در بحث‌های عمومی عدد ۱۱۰ متر مطرح می‌شود؛ اما این عدد را نباید به‌عنوان طول استاندارد Permanent Link یا Channel معرفی کرد. هرگونه انحراف از قاعده‌ی ۹۰/۱۰۰ متر باید با مشخص‌کردن دقیق استاندارد مرجع، نوع تست انجام‌شده و شرایط خاص پروژه همراه باشد، نه به‌عنوان یک قاعده‌ی عمومی جایگزین.

رعایت این محدودیت طول صرفاً یک عدد قراردادی نیست؛ فراتر از این فاصله، افت سیگنال و کراس‌تاک می‌تواند از حدود مجاز استاندارد Category انتخابی عبور کند و در تست Fluke نتیجه‌ی Fail بگیرد، حتی اگر کابل به‌ظاهر کار کند.

سناریوی واقعی: کابل‌کشی یک ساختمان اداری

برای جمع‌بندی تمام مفاهیم بالا، یک مثال واقعی از یک ساختمان اداری چندطبقه را با هم مرور می‌کنیم:

داخل ساختمان (طبقات اداری): کابل Cat6 یا Cat6A بسته به نیاز به سرعت‌های بالاتر در آینده.

محیط نویزی (مثلاً نزدیک تابلوی برق یا موتورخانه): کابل Shielded (FTP/SFTP) با ارتینگ صحیح.

مسیر Outdoor بین دو ساختمان کوتاه‌مدت (روی دیوار یا هوایی کوتاه): کابل با روکش مناسب Outdoor مثل PE.

محیط با الزامات ایمنی حریق (راهروهای اصلی، اتاق سرور): کابل با روکش LSZH در صورت نیاز طبق مقررات ایمنی ساختمان.

ارتباط بین ساختمان‌ها یا مسافت طولانی: فیبر نوری (Multimode برای فاصله‌های دیتاسنتری، یا معماری FTTH/GPON برای اتصال گسترده‌تر).

دوربین مداربسته و اکسس‌پوینت روی سقف: بررسی گزینه‌ی MPTL برای اتصال مستقیم کابل ثابت به دستگاه.

در پایان پروژه: تست کامل تمام لینک‌ها (Permanent Link و/یا Channel) با دستگاه حرفه‌ای و تحویل گزارش مکتوب Pass/Fail به کارفرما.

همان‌طور که می‌بینید، هیچ‌کدام از این تصمیم‌ها جدا از بقیه گرفته نمی‌شود؛ انتخاب Category روی نیاز به Shield اثر می‌گذارد، محیط نصب روکش را تعیین می‌کند، و در نهایت همه‌ی این‌ها باید با تست نهایی تأیید شوند.

مشاهده انواع کابل شبکه در کابلیران

جداول مقایسه نهایی

Cat5e / Cat6 / Cat6A

نوع	پهنای باند	کاربرد رایج
Cat5e	100 MHz	1Gbps معمولی
Cat6	250 MHz	1Gbps پایدار، 10Gbps فاصله کوتاه
Cat6A	500 MHz	10Gbps تا ۱۰۰ متر

23AWG / 24AWG / 26AWG

AWG	ضخامت	کاربرد
23AWG	ضخیم	کابل‌کشی ثابت با کیفیت بالا
24AWG	متوسط	رایج‌ترین حالت بازار
26AWG	نازک	پچ‌کورد کوتاه

UTP / FTP / SFTP

نوع	شیلد	کاربرد
UTP	ندارد	محیط عادی
FTP	فویل کلی	نویز متوسط
SFTP	فویل + مش	نویز بالا/صنعتی

Indoor / Outdoor و LSZH / PVC

ویژگی	Indoor / PVC	Outdoor / LSZH
مقاومت محیطی	پایین (داخل ساختمان)	بالا (Outdoor با PE) / وابسته به مکان (LSZH)
ایمنی حریق	دود و گاز بیشتر (PVC)	دود کم، بدون هالوژن (LSZH)

OM3 / OM4

نوع	پهنای باند	کاربرد
OM3	بالا	10Gbps دیتاسنتر
OM4	بالاتر	10Gbps با فاصله/حاشیه بیشتر

Keystone / Coupler و Permanent Link / Channel / MPTL

مفهوم	توضیح کوتاه
Keystone	ماژول پانچ‌شونده در پریز/پچ پنل
Coupler	اتصال دو کابل آماده RJ45
Permanent Link	فقط بخش ثابت کابل‌کشی (تا ۹۰ متر)
Channel	مسیر کامل با پچ‌کوردها (تا ۱۰۰ متر)
MPTL	کابل ثابت مستقیم به پلاگ روی دستگاه

EPON / GPON

نوع	پایه استاندارد	کاربرد رایج
EPON	اترنت	پروژه‌های داخلی و FTTH عمومی
GPON	ITU-T	شبکه‌های اپراتوری گسترده

چک‌لیست خرید و استعلام کابل شبکه

☐ Category (Cat5e / Cat6 / Cat6A و…)

☐ AWG هادی (23 / 24 / 26)

☐ جنس هادی (مس خالص یا CCA)

☐ نوع شیلد (UTP / FTP / SFTP)

☐ Indoor یا Outdoor بودن

☐ جنس روکش (PVC / PE)

☐ ویژگی LSZH در صورت نیاز ایمنی حریق

☐ فرکانس MHz پشتیبانی‌شده

☐ استاندارد مرجع (TIA-568 / ISO 11801)

☐ طول کل کابل موردنیاز

☐ سازگاری با PoE (در صورت نیاز به تغذیه تجهیزات)

☐ برنامه‌ریزی برای تست Fluke

☐ نوع تست موردنیاز (Permanent Link یا Channel)

☐ ارائه‌ی گزارش تست مکتوب پس از اجرا

پرسش‌های متداول درباره انتخاب کابل شبکه

۱. تفاوت اصلی Cat6 و Cat6A چیست؟

Cat6A پهنای باند بالاتری (۵۰۰ مگاهرتز در مقابل ۲۵۰ مگاهرتز) دارد و امکان 10Gbps را تا فاصله‌ی استاندارد ۱۰۰ متر با اطمینان بیشتری فراهم می‌کند.

۲. آیا کابل CCA برای PoE مناسب است؟

مس خالص برای PoE گزینه‌ی مطمئن‌تری است، چون رسانایی بالاتر و افت ولتاژ کمتری دارد؛ CCA در فواصل طولانی و توان بالا ریسک افت عملکرد بیشتری دارد.

۳. شیلد کابل چه زمانی لازم است؟

وقتی کابل در مسیر نویز الکترومغناطیسی (نزدیک برق قدرت یا تجهیزات صنعتی) عبور می‌کند؛ به شرط اجرای صحیح ارتینگ در دو سر لینک.

۴. LSZH یعنی کابل مناسب Outdoor؟

نه. LSZH یک ویژگی ایمنی حریق (دود کم و بدون هالوژن) است، نه معیار مقاومت محیطی؛ برای Outdoor باید جنس روکشی مثل PE بررسی شود.

۵. تفاوت Keystone و Coupler چیست؟

Keystone برای پانچ‌کردن کابل ثابت داخل پریز یا پچ پنل استفاده می‌شود؛ Coupler برای وصل‌کردن دو کابل آماده با کانکتور RJ45 به هم به‌کار می‌رود.

۶. Permanent Link و Channel چه فرقی دارند؟

Permanent Link فقط بخش ثابت کابل‌کشی (بدون پچ‌کورد) را می‌سنجد؛ Channel کل مسیر واقعی از سوییچ تا دستگاه، شامل پچ‌کوردها را اندازه می‌گیرد.

۷. آیا طول کابل شبکه می‌تواند بیشتر از ۱۰۰ متر باشد؟

در کابل‌کشی مسی استاندارد، Channel معمولاً تا ۱۰۰ متر در نظر گرفته می‌شود؛ فراتر از این محدوده باید به فیبر نوری یا تجهیزات تقویت‌کننده فکر کرد.

۸. چرا فقط چراغ لینک سوییچ کافی نیست؟

روشن‌بودن چراغ لینک فقط نشان می‌دهد اتصال فیزیکی برقرار است، نه اینکه پارامترهایی مثل افت سیگنال یا کراس‌تاک در محدوده‌ی مجاز استاندارد قرار دارند.

۹. OM3 و OM4 چه تفاوتی دارند؟

OM4 پهنای باند مدولار بالاتری نسبت به OM3 دارد و برای همان سرعت معمولاً امکان پوشش فاصله‌ی بیشتری را فراهم می‌کند، البته وابسته به تجهیزات و استاندارد استفاده‌شده.

۱۰. MPTL چه زمانی استفاده می‌شود؟

وقتی کابل ثابت به‌جای اتصال به یک پریز یا کیستون، مستقیماً با یک پلاگ RJ45 به دستگاهی مثل اکسس‌پوینت یا دوربین IP وصل می‌شود.
